斷路器的絕緣試驗主要有測量絕緣電阻、測量介質損失角正切值、泄漏電流試驗和交流耐壓試驗等。通過這些絕緣試驗可以判斷和掌握斷路器導電部分對地絕緣和斷口間滅弧室的好壞，保證在運行中能承受額定工作電壓好一定限度的內、外過電壓。斷路器絕緣試驗的方法與一般的絕緣試驗相同，在這里我們主要介紹怎么測量絕緣電阻。

測量絕緣電阻是斷路器試驗中的一項基本試驗，用2500V兆歐表進行測量。高壓多油斷路器的絕緣部件有套管、拉桿及絕緣油等。測量高壓多油斷路器的絕緣電阻的目的主要是檢查拉桿對地絕緣，因此，應該在合閘狀態下進行。通過這項試驗往往可以發現拉桿受潮、沿面貫穿性缺陷，如弧道傷痕、裂紋等。對于引線套管絕緣嚴重不良，也能被檢查出來。

三相處在同一油箱的多油斷路器，應分別測量每一相的絕緣電阻。測量時其余兩相均接地。

35kV以上高壓少油斷路器的主要絕緣部件有瓷套、拉桿和絕緣油。測量35kV以上高壓少油斷路器的絕緣電阻應分別在合閘狀態和分閘狀態下進行。在合閘狀態下主要是檢查拉桿對地絕緣；在分閘狀態下主要是檢查各斷口之間的絕緣，通過測量可以檢查出內部滅弧室是否受潮或燒傷。

35kV以下高壓少油斷路器的主要絕緣部件有瓷瓶和絕緣拐臂。測量35kV以下高壓少油斷路器的絕緣電阻，也分別在合閘和分閘狀態下進行。在合閘狀態下，可以檢查出內部消弧裝置是否受潮或燒傷。

DL/T596-1996《電力設置預防性試驗規程》對油斷路器的整體絕緣電阻未作規定，油斷路器絕緣電阻的判斷標準，可按設備的實際情況，自行定出判斷標準。對于空氣斷路器，值測量支持瓷套的絕緣電阻。測量時使用2500V兆歐表，其量程不小于10000MΩ。

對于空氣斷路器，只測量支持瓷套的絕緣電阻。測量時使用2500V兆歐表，其量程不小于10000MΩ。

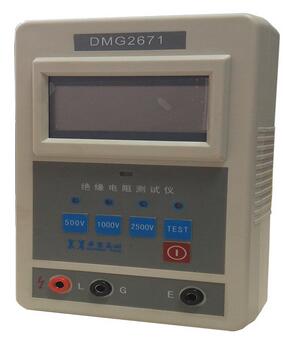

對于110kV及以上的SF6斷路器，用2500V兆歐表測量一次回路對地的絕緣電阻；用500V兆歐表測量二次回路的絕緣電阻。DMG2671數字式絕緣電阻測試儀由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。
