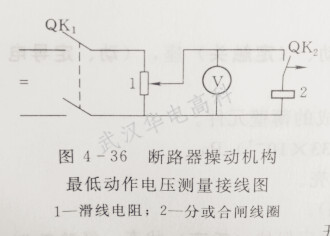

測量斷路器操動機構的最低動作電壓試驗接線，如圖1-1所示，

圖1-1

試驗步驟

（1）先試驗分閘線圈動作電壓，試驗線接到分閘電磁鐵線圈上。

（2）將斷路器合閘，常開觸點QK1閉合。

（3）合上刀閘QK1。

（4）調整電壓至額定電壓的30%。

（5）合上刀閘QK2，此時斷路器應不跳閘，然后斷開QK2。

（6）將電壓調至額定電壓的30%~65%之間的某一值，再合上刀閘QK2，此時，如斷路器跳閘，可調低電壓值再試；如果斷路器不跳閘，可調高電壓值再試，直至找出跳閘的最低動作電壓值，此值即為分閘的最低動作電壓。

（7）將刀閘QK2改接到合閘接觸器線圈上，在斷路器分閘的情況下，重復上面的操作，直至找出合閘接觸器的最低動作電壓值。

注意事項

（1）試驗時的實際接線應能保證斷路器動作后立即切斷電源，以避免線圈長時間通電而燒毀。

（2）試驗用電源的容量必須足夠，保證QK2合上時，電壓變化不大。

（3）斷路器動作電壓異常時，應重點檢查電磁鐵芯桿等是夠有機械卡澀；如果線圈是由兩個線圈組合成的，則應檢查它們的極性鏈接是否正確。

（4）根據(jù)操作電壓的大小，要適當選擇可變電阻的數(shù)值，而且可變電阻的允許電流要比操作機構的動作電流大，否則將影響測量結果的準確性。

以上就是關于測量斷路器操動機構測量最低動作電壓試驗方法，更多信息可關注武漢華電高科。
