充氣式試驗變壓器適用于現場工作及頻繁移動的工作條件下使用。充氣式試驗變壓器是交直流兩用，巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換HYDQ是工頻高壓交流輸出還是高壓直流輸出。在這我們主要介紹充氣式試驗變壓器的串激組合試驗接圖。

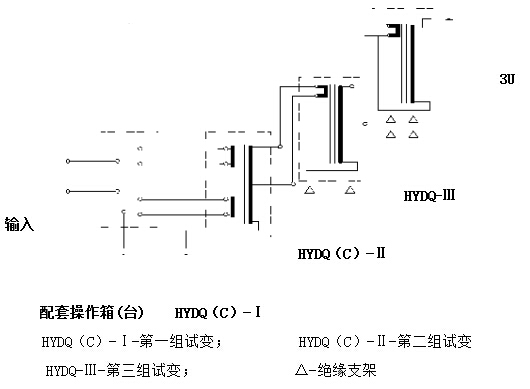

    ① 充氣式試驗變壓器的串級接線圖

    注：串激連接線必須按接線標識方向接線，否則無輸出電壓。
    ②充氣式試驗變壓器概述
    為了方便電力系統的現場等級的試驗，我們專門設計和生產用多臺輕型試驗變壓器串激組合試驗設備。由于分散組合能力方便使用，故可適應現場多種需要。每個單元重量輕，運輸和移動方便，使現場能順利取得較高的試驗電源。
    ③充氣式試驗變壓器工作原理
    高壓試驗裝置，除最高電壓一級外，都在高壓繞組中串繞激磁組。該繞組和后一級試驗變壓器初級線圈參數相同。
由控制臺（箱）供給第Ⅰ級試驗變壓器繞組電源。第Ⅰ級高壓繞組尾端和外殼接地，首端和第Ⅱ級試驗變壓器高壓尾及外殼連接。由第Ⅰ級串激抽頭供給第Ⅱ級低壓繞組的勵磁電源，此時Ⅱ級試驗變壓器輸出為第Ⅰ級和第Ⅱ級輸出疊加。同理，可疊加第Ⅲ級。
    補充說明：
    1、K1、K2為試變的低壓輸入端子，與控制部分的輸出端子相互連接；
    2、K3、K4為試變的測量（儀表）端子，與控制部分的儀表端子相互連接；
    3、K5為試變的高壓尾，與試變的接地端及控制部分的接地端相互連接。
    4、若需分壓器、微安表和放電球隙、限流電阻等附件請另行訂購 。
    5、變壓器器身、控制部分、高壓尾、儀表要良好接地，否則會造成設備的損壞并危及生命安全。
    6、微安表都是正極接被試品，負極接限流電阻。
    7、試驗做完后，一定要用放電棒放電，以免殘余電荷危及生命。
