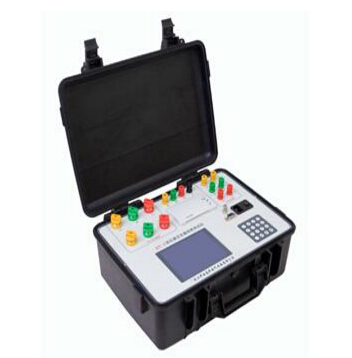

變壓器空載負載特性測試儀按照 JB／T501－91《電力變壓器試驗導則》和GB1094－96《電力變壓器》的技術標準要求, 能同時測量單相或三相電力變壓器的交流電壓有效值，電壓平均值、有效值、有功功率、功率因素和頻率等電量參數，本文主要介紹變壓器空載負載特性測試儀諧波試驗過程。

     空載試驗時，由于變壓器鐵芯的厲磁曲線是非線性曲線，通過變壓器的空載電流將有一定的諧波分量，諧波分量的多少與試驗電源的容量有關。諧波試驗即是在做完空載試驗或負載試驗后，不改變試驗接線的情況下，測量此時通過變壓器的電壓、電流的諧波分量的情況。
     1)先按前述的過程進行空載試驗或負載試驗，試驗完成后，不改變接線與調壓器輸出電壓，在系統的主界面上選擇諧波試驗，將出現下面的諧波分量列表頁面：

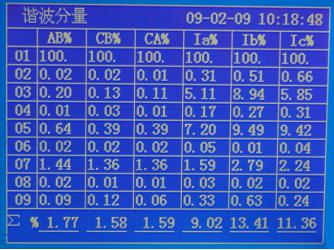

圖一 諧波分量列表頁面

     列表中的值為各諧波分量相對于基波的百分比，本系統共分析到第31次諧波，第一個頁面顯示1~9次諧波的相對值，按“↑”“↓”鍵可以進行上下翻頁以顯示其他諧波分量的值。
     頁面最下方一欄顯示所有諧波的和相對于基波的百分比。
     2)在圖一頁面中長按OK鍵，出現下面的頻譜圖頁面：

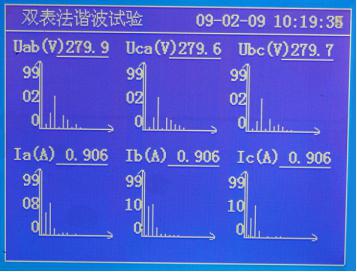

圖二 諧波分量頻譜圖頁面
