變頻諧振手動/半自動試驗通用的操作方法。首先要正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。
     變頻諧振手動/半自動試驗：

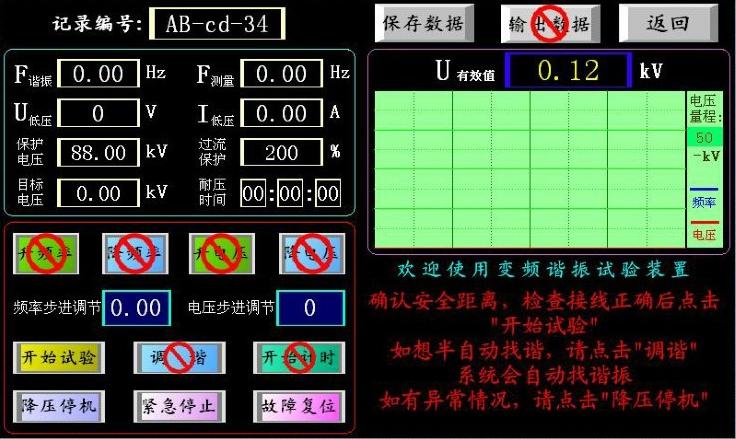

     進入首頁界面界面，點擊“手動試驗”，進入下圖1界面，點擊“開始試驗”， 則可以進行手動/自動調頻、手動升降壓。

圖一

圖二

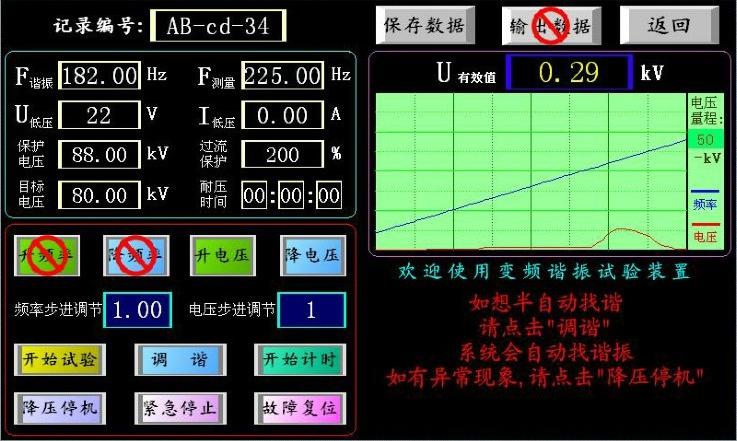

      半自動試驗：點擊“調諧”，則自動調諧，調諧完成后點擊電壓“升電壓”，“降電壓”手動升壓。注意：在點擊“調諧”前，先要設置“頻率步進調節”，“電壓步進調節”，否則不會自動調諧。

圖三

     手動試驗：點擊頻率“升頻率、降頻率”，則手動調諧，調諧完成后點擊電壓“升電壓、降電壓”手動升壓。注意：在點擊“升頻率”，降頻率，“升電壓”，“降電壓”前，先要設置“頻率步進調節”，“電壓步進調節”，否則不會“升頻率”，降頻率，“升電壓”，“降電壓”點擊不動。

圖4

     資料查詢及輸出試驗結果

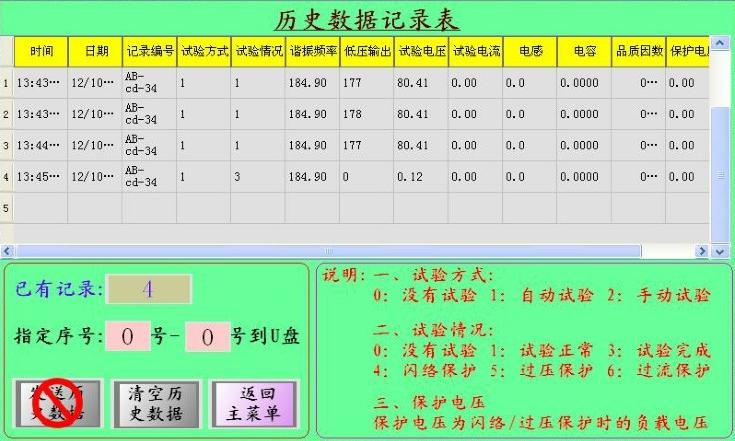

     進入首頁2界面，點擊“文件管理”，進入資料界面，可以調閱歷次試驗記錄，如圖5。

圖五

     在自動試驗或手動試驗時，必須點擊“保存數據”，才能保存當次試驗值，如沒有點擊“保存數據”，則不會保存實時數據。用U盤插入U(xiǎn)SB接口，點擊“發送歷史數據”，可將歷史數據保存到U盤，點擊“發送歷史數據”后臺，等1min后方可拔出U盤，否則歷史數據保存不到U盤。通過我公司自編的軟件，在電腦上可生成＂Excel＂文件。

     以上就是變頻諧振手動/半自動試驗通用的操作方法，了解更多信息可在線與我們聯系。
