繼上文繼電保護測試儀輸出電源的操作使用說明繼續介紹差動繼電器。根據規程要求（參見《保護繼電器檢驗》的178頁），在無外接設備情況下可做第4、9、10三項試驗，在外接調壓器和升流器的情況下可做第6項試驗，其他不屬于本儀器試驗范圍。

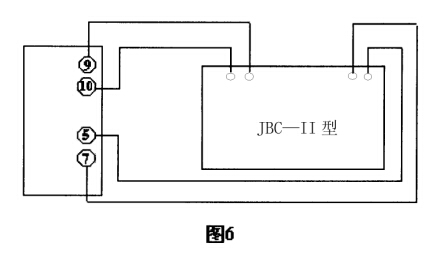

     （1）、執行元件動作電壓、動作電流及返回電流檢驗，按下圖接線：

     斷開（10）、（11）端子之間的連續片，按電流繼電器的方法測出動作電流、返回電流，然后把交流電流升到剛才測出的動作電流值，記錄此時的電壓值，可用萬用表測J1兩端電壓值。
     （2）、無制動時的起始安匝檢驗
本項目不是一般的定期檢驗項目。把工作繞組的20匝全部投入，把（10）、（11）的短路片接上，交流電流從（3）、（8）加入，觸點動作信號從（5）、（7）接入觸點端，按電流繼電器的方法檢驗。
     （3）、制動特性試驗
     定期檢驗時，僅測定Φ=0°和制動安匝為280安匝的動作安匝值。

     按上圖接線，斷開（4）、（6）的連接片，動作回路取39匝，制動回路取14匝，調壓器（最小容量5KVA）和儀器使用同一220V電源時，調節制動電流到要求的安匝，按交流繼電器的做出動作電流。如果動作安匝完全不對，可能是制動電流和動作電流的相角是180°，把制動電流反相就行了。如果儀器使用三相電中的一相，調壓器使用另外一相，通過改變相別和升流器正反接可得到60°的相角。如果外接移相器，可得到0～360°的相角。

     （4）、整組伏安特性檢驗，按下圖接線：

     交流電流加在工作繞組上（3）、（8），執行元件的電壓由一塊萬用表從（9）、（10）讀取，選擇1至交流電流檔，升流到所需安匝數，讀取1倍、2倍、5倍安匝時執行元件端的電壓值。詳見《保護繼電器檢驗》的183頁。
     （5）、整定位置下的動作安匝檢驗試驗方法與電流繼電器相同，參見“五，2”
