有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。那么變壓器有載開關測試儀如何使用呢？本文由華電高科技術人員為你解答。

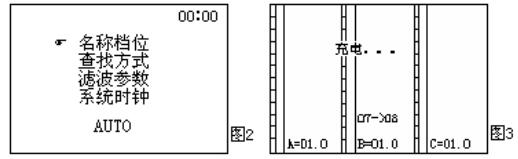

1、檢查接線無誤后，打開儀器電源開關。開機畫面為設置菜單如圖2所示，并在右上方顯示出當前時間。此時可修改當前測量開關的名稱，檔位，查找方式等，祥情請見后面高級設置一節。

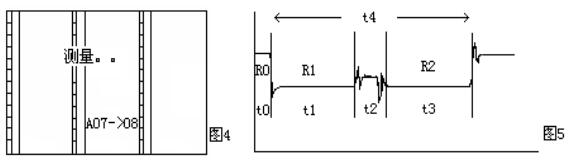

2、按“測試”鍵儀器顯示“充電。。”、“7->8”見圖3。這時可按“上、下”鍵設置檔位,按上鍵變?yōu)?/span>“7->9”檔，按下鍵變?yōu)?/span>“6->7”檔。所設檔位要和待測檔位一致。同時可見到屏幕顯示正在刷新的ABC三項波形線。待顯示波形呈直線狀態且三項數值相對穩定時（注：這是一個充電過程），再按“確認”鍵屏幕畫面如圖4所示: 此時，表示儀器正在測量開關從7檔到8檔的開關切換過程。（不改設置就顯示07-08）

3、啟動有載開關，當聽到有載開關動作對觸頭進行切換的聲音時阻值隨之發生變化。儀器將自動搜索到過渡波形，并顯示在屏幕上。用四組光標移動鍵調整光標位置到波形串聯.并聯.串聯的明顯轉折處。按“相序選擇”鍵選擇調整A.B.C三項，光標調節好后顯示屏上將直接顯示出波形時間和電阻值。各段參數的意義如圖5所示，R1和R2是過渡電阻值,T0是三相同期,T2是橋接時間,T4是過渡時間。處理好三項的參數后，就可按“打印”鍵進行打印。這時打印的圖紙包括波形和處理的參數值。

 BYKC-H+變壓器有載分接開關測試儀是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量?jī)x器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
