隨著國民經濟的快速發展，原供電系統的10KV供電電壓等級已無法滿足越來越大的電力負荷的需求。為適應這種情況，35KV、110KV、220KV供電等級的電力變壓器已在包鋼得到了廣泛的應用。由于35KV以上的電力變壓器的絕緣材料及處理工藝的復雜要求，全部做成分級絕緣變壓器。也就是人們常說的半絕緣變壓器。也就是說，變壓器高壓繞組的絕緣不是同一水平，繞組端部絕緣較高，中點絕緣相對較低。這就對變壓器的試驗也提出了更高的要求。傳統的外施耐壓在這里已不再適用，必須采用感應耐壓的方法。感應耐壓的方法是通過被試變壓器本身，通過在變壓器低壓繞組上施加電壓，使得在變壓器高壓繞組上感應出較高的試驗電壓來實現的。
     籠型異步機已額定轉速反拖繞線式異步機，而繞線式異步機定子通入旋轉方向相反的電壓可調的工頻電，這樣繞線式異步機定子旋轉磁場就以（730+600）1330 r/min的轉速切割轉子繞組，根據公式f=n0×P/60得出f=1330×5/60=110HZ，這樣繞線式異步機轉子就發出110HZ且電壓可調的交流電。

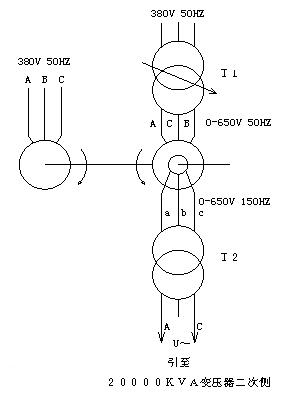

     試驗設備接線如下圖：



     圖中T1為調壓器，電壓在0—650V可調，T2為1000KVA升壓變壓器，變比為10000V/400V，由于輸入頻率為110HZ，從感應電勢E=4.44fWB×10-8可知，頻率增大，即可增大電勢E，這樣在升壓變壓器二次側通入800V的電壓，一次側可感應出 22KV的電壓。

---
