現場測試接線原理圖如圖1－1所示。

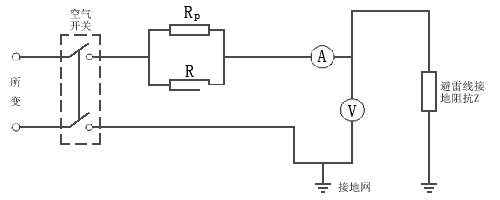

    圖1－1 避雷線分流接地阻抗現場測試原理圖

    圖中，Z為避雷線的分流接地阻抗；Rp為滑動變阻器，額定電阻300Ω，額定電流1A，測量時取額定電阻；R為定值電阻，額定電阻80Ω，額定功率2kW；A為電流表，測量在避雷線分流阻抗上施加的試驗電流值，測量時，圖1－1中A量程選用10A檔，V為數字萬用表，測量在試驗電流下避雷線接地阻抗上的壓降，V。試驗電源采用退出一臺所變?yōu)樵囼瀸Ｓ茫﹂_二次側其他負荷及中性點接地，試驗用380V線電壓。在試驗中，避雷線的引下線一定要綁定好，防止被風吹甩向?qū)Ь€，引起短路事故。為了克服地網雜散電流的影響，提高試驗的信噪比，應盡量將試驗電流升到較大值；同時，為了減小試驗誤差，需先測試出避雷線的干擾電壓，還需采用換相重復試驗。
    由圖1－1所示的避雷線分流接地阻抗測試原理圖，可測試出避雷線分流接地阻抗Z上的壓降U和避雷線分流接地阻抗Z上流過的試驗電流I，并考慮到避雷線干擾電壓的影響，將試驗換相重復試驗后，即可得出避雷線分流接地阻抗Z為：
        Z正＝(U－U干擾)／I
        Z反＝(U－U干擾)／I
        Z＝(U正＋U反)／2
    式中 U——避雷線分流接地阻抗Z上的壓降，表V的讀數，V；
         I——避雷線分流接地阻抗Z上通過的試驗電流，表A的讀數，A；
         U干擾——避雷線的干擾電壓，V；
         Z正——正相測試時，避雷線的分流接地阻抗，Ω；
         Z反——反相測試時，避雷線的分流接地阻抗，Ω；
         Z——考慮到測試誤差，避雷線的平均分流接地阻抗，Ω。
