本文討論的線路參數均指三相導線的平均值，即按三相線路通過換位后獲得完全對稱。對不換位線路，因其不對稱度較小，也可以近似地適用。
    一、線路各相的絕緣電阻的測量
    線路各相的絕緣電阻的測量，是對線路絕緣狀況、接地情況或相間短路等缺陷的檢查。
    測量不能在雷雨天氣，應在天氣良好的情況下進行。為保證人身和設備安全以釋放線路電容積累的靜電荷，首先將被測線路相對地短接。
    測量時，拆除三相對地的短路接地線，為保證測試工作的安全和測量結果的準確，應測量各相對地是否還有感應電壓，若還有感應電壓，應采取措施消除。
    對線路的絕緣電阻進行測量時，確定線路上無人工作，并得到現場指揮允許工作的命令后，將非測量的兩相短路接地，用兩千五至五千伏兆歐表，依次測量每一相對其它兩相及地間的絕緣電阻。
    對于線路長、電容量較大的，應在讀取絕緣電阻值后，先拆去接于兆歐表L端子上的測量導線，再停搖兆歐表，以免反充電損壞兆歐表。測量結束應對線路進行放電。
    根據測得的絕緣電阻值，結合當時氣候條件和線路具體情況綜合分析，作出正確判斷。
    二、核對相位
    核對相位一般用兆歐表和指示燈法。指示燈法又分干電池和工頻低壓電源兩種。
    1.兆歐表法

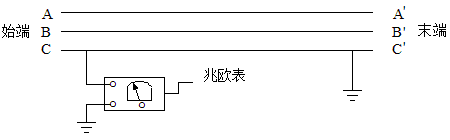

    圖1-1是用兆歐表核對相位的接線圖，在線路的始端一相接兆歐表的L端，兆歐表的E端接地，在線路末端逐相接地測量，若兆歐表的指示為零，則表示末端接地相與始端測量相同屬于一相。按此方法，定出線路始、末兩端的A、B、C相。
    2.指示燈法
    指示燈法是將圖1-1中的兆歐表?yè)Q成電源，和指示燈串聯測量，若指示燈亮，則表示始、末兩端同屬于一相。但應注意感應電壓的影響，以免造成誤判斷。

 三、測量直流電阻
    試驗前線路末端三相均應徹底放電。線路始端開路，末端三相短路，拆開兩端所有接地線。使用儀器設備：24V直流電源，直流毫伏電壓表如圖1-2。

 A，B相加直流電壓UAB，測電流IAB，則
    AB相      RAB＝UAB／IAB      (10-1)
    同樣，可以測出RBC和RAC
    BC相      RBC＝UBC／IBC      (10-2)
    AC相      RAC＝UAC／IAC      (10-3)
    然后換算成20℃時的單相電阻，換算方法如下
    RA＝(RAB＋RAC－RBC)／2      (10-4)
    RB＝(RAB＋RBC－RAC)／2      (10-5)
    RC＝(RBC＋RAC－RAB)／2      (10-6)
    并按線路長度折算為每公里的電阻。

---
