1、適用范圍：采用非侵入式檢測方式，對高壓電氣設備的局部放電缺陷進行檢測及定位。
2、檢測原理：超聲波法(UA)及地電波法(TEV)。
3、檢測頻帶：
 超聲波: 40～200KHz
     地電波: 70MHz
4、測量范圍：
地電波： -30～70dB
超聲波： 0～90dB。
5、靈敏度：最小10pC(具體取決于傳感器與放電源之間的距離)。
6、傳感器：
① 超聲波傳感器
② 地電波
7、地電波、超聲波二合一傳感器；
8、軟件功能：
① 連續檢測地電波及超聲波信號，判斷是否存在局部放電；
② 實時顯示被測信號的變化趨勢、可對局部放電信號的發展作出較為直觀的判斷；
③ 具備數據的現場存儲功能。
9、儀器特征：
① 屏幕顯示：高對比度 3.5 英寸TFT彩屏。
② 數據存儲：可保存 1000 組測試數據。
③ 工作電源：內置 8.4V 鋰電池，可連續工作 8 小時。
④ 電源：輸入100-240VAC，輸出8.4V/3A，充電時間3～4小時。
⑤ 外形尺寸：230 * 120 * 55(mm)。
⑥ 儀器重量：0.7kg。
⑦ 環境溫度：-20℃～45℃。
⑧ 存儲溫度：-25℃～60℃。

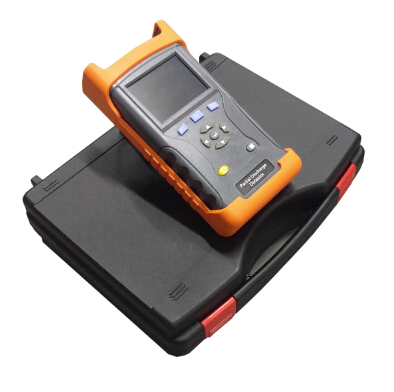

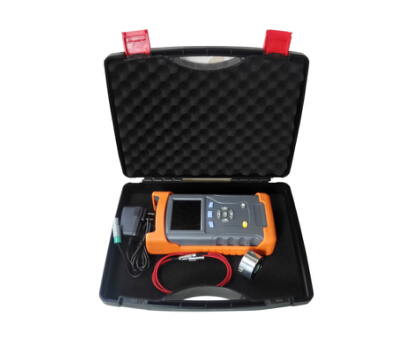

10、成套配置：主機、傳感器、交流適配器、連接電纜及運輸箱。

      局部放電檢測儀用來檢測中高壓(MV/HV)設備中的局部放電源。 如果沒有檢測到放電，并不意味著中高壓設備無放電活動。 放電源往往具有潛伏期， 且絕緣性能也可能會由于局部放電以外的其它原因而失效。 如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應該立即通知設備維護部門。
